A l'origine, mon but était de concevoir une machine qui s'intègre au reste de mes éléments audio/vidéo (télé, lecteur DVD, ampli, ...), depart sa taille et son apparence. De plus, l'objectif visait à minimiser les nuisances sonores qu'elle pouvait générer, pour qu'elle passe aussi inaperçue que possible dans mon salon.

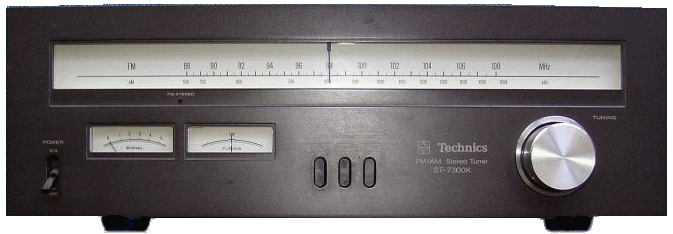

Dès le départ, j'ai cherché à construire un boitier en aluminium, dont la carcasse puisse jouer le rôle de dissipateur de chaleur. Comme je ne dispose que d'un outillage rudimentaire, j'ai rapidement décidé de recycler un composant HIFI de deuxième main et de le transformer selon mes besoins. Mon choix s'est porté sur un récepteur radio Technics, acheté sur un site d'enchères en ligne. Il présente l'avantage d'offrir une large ouverture sur la façade par laquelle faire passer le tiroir du lecteur DVD et d'avoir une hauteur suffisante pour contenir des cartes PCI standard. De plus il dispose de plusieurs boutons et vu-mètres, dont la présence se révèlera très opportune. Seule ombre au tableau, sa couleur ne correspond pas du tout au résultat recherché: un fini aluminium dépoli. Détail intéressant, lorsque l'appareil est sous tension, ses ouvertures s'illuminent (curseur herzien et vu-mètres).
| Modèle | TECHNICS ST-7300K |
| Dimensions | 41 x 14 x 29.5 cm |
| Couleur | Anthracite |
| Poids |
5,1 Kg |
Le choix des composants informatique a été guidé par cinq critères principaux:
Ces choix découlent directement de l'objectif que je me suis fixé. Par exemple, l'absence totale de refroidissement passif est un choix discutable: il existes de ventilateurs quasi inaudibles qui remplisse très bien leur rôle (thermo-régulés, surdimensionnés mais tournant à faible vitesse, etc.) Pourtant il me semble possible de réaliser le CESTO sans y recourir: en choisissant les composants judicieusement et faisant preuve d'ingéniosité dans sa conception, aucun compromis ne me semble nécessaire.
| Chipsets | VIA Pro 133A + VIA VT82C686B |
| Form Factor | ATX |
| Memory | PC66/100/133 SDRAM Compliant 1.5 GB DRAMs 3 x 168 pins DIMM |
| IDE | ATA100/66/33 |
| Expansion Slot |
|
| Built in Audio | AC97 Audio |
| USB | 4 USB1.1 |
| Dimensions | 30,5 x 19 cm |
Processor Frequency |
Form Factor | Temperatures | Total Max Processor Power |
|||
Max Core (TJ) |
Max Plate (TCASE) |
Fan Inlet (TA)3 |
Heatsink Base (THS)5 |
|||
| 800 MHz | S.E.C.C.2 | 80°C2 | N/A | 45°C | N/A5 | 20.8 W |
Le PIII 800 possède une puissance une caractéristique intéressante: son rapport puissance consommée / puissance de calcul. Evidemment, ce processeur ne se compare en rien aux processeurs actuels, dont la puissance de calcul est plusieurs fois supérieure. Pourtant cette puissance suffit largement, surtout en tenant compte des cartes filles associées pour réaliser les dirverses tâches le CESTO doit s'acquitter.
Comme l'expérience le montre, les 20 watts produits peuvent être évacués de manière passive, sans recourir à un dissipiteur surdimensionné.
Matrox G400 dual head
Cette carte a fait sa réputation grâce à l'exceptionnelle qualité de l'image 2D qu'elle produit. En particulier, la qualité du signale TV n'a pas d'équivalent même parmi les cartes plus modernes, à en croire plusieurs sites spécialisés.
Hauppauge PVR 250
Au vu de la puissance de calcul du processeur, une carte d'acquisiton matérielle se révèle absolument nécessaire. Mon choix s'est porté sur la PVR 250 de Hauppauge, qui tend à devenir un standard dans les configurations multimédias et dont la qualité d'acquisition n'est pas contestée.
Sigma Design XCard
Cette carte est utilisée pour la décompression des flux MPEGet DivX, ce qui décharge évidemment le processeur d'une d'une tâche relativement gourmande en temps CPU. Cette carte présente en outre un gros avantage: la qualité exceptionnelle de sa sortie TV, largement reconnue.
Creative Audigy 2
TrendNet TE-100-PCIWA
Hama USB PCI 2.0 (ALI chipset)

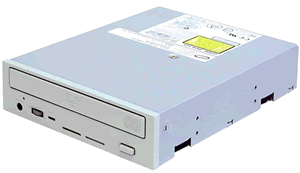

Pioneer A05

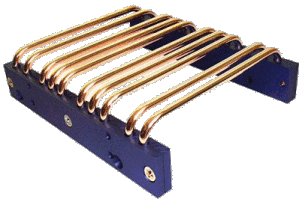

Zalman ZM-2HC1 Heatpipe HDD Cooler
Simpad SL4 Wifi
Manhattan TrueTouch

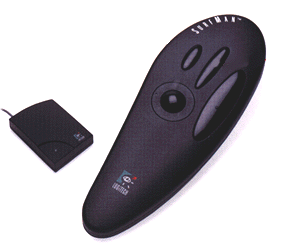

Logitech Surfman
Philips Pronto RU890
